1、 产品标准:
密集架采用国家档案局da/t7-92档案密集架标准及gb/t13667.3-2003密集架技术条件国家标准。
2、 材料标准:
a) 所用板材完全符合gb710-91热轧钢板和gb11253-89冷轧钢板和国家标准。
b) 其它材料如方钢、圆钢符合gb/t905-94标准,铸铁条件符合gb9439-88标准,无缝钢管符合gb8162-87标准。
3、 工艺标准:
产品表面磷化处理工艺及质量水平符合gb6807-86钢铁工件喷涂前磷化处理技术条件的国家标准。
4、 检测标准:
检测标准依据国家标准gb13667.41通用技术参数及检测方式进行检测。
5、 产品特征:

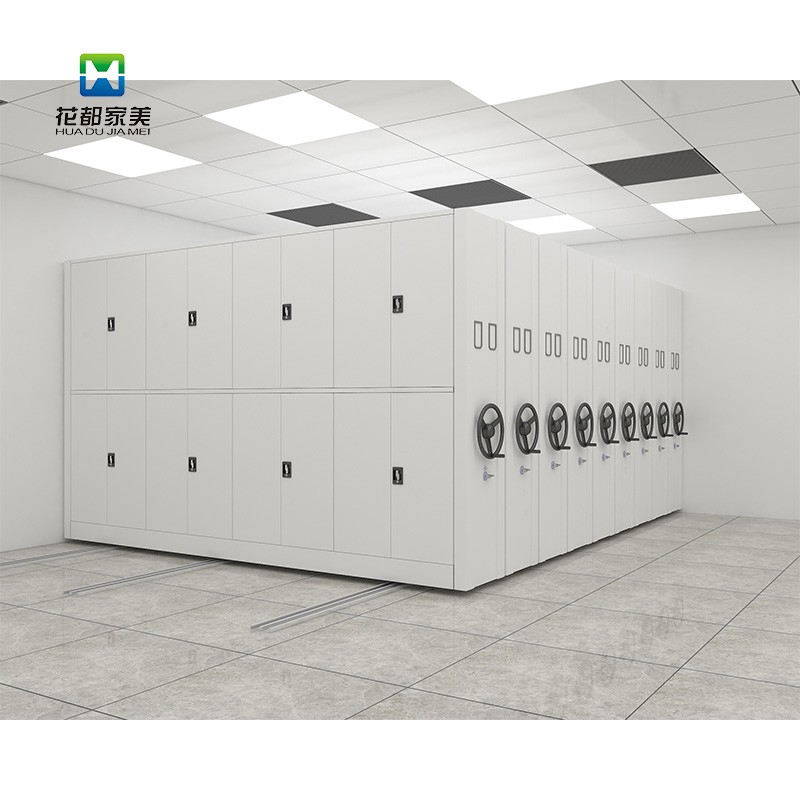

a) 架体标准:密集架架体高2300mm、节距长900mm,宽560mm,常规6层,层距可自行调节;设有安全限位及防倒装置,列与列之间可形成封闭,可分组管理。
b) 产品结构:密集架主体结构主要有底盘、顶板、立柱、层板、挂板、挡书条、防尘板、密封条等,立柱与底盘采用插孔方法,并用螺栓坚固定方法使架体万分牢固。层板一分为二,架体蹭有挡书条。侧板为凹凸式压型工艺,一次成型,线条流畅,立体感强。
c) 产品结构性能:
密集架列前宽度6cm,常规6层,轨道数量按列长进行分配,侧边与轨道中心支撑点的跨距分别为3cm,极其合理的转轨距跨度完全可以承载整列档案柜的承重负荷;
d) 底盘设计为预制式组焊而成的底盘,生产时由整块板材切割拆弯而成,其结构更坚固耐用,安装更加方便;
e) 承重立柱杆为复式双杆,上有可调间距的调节孔,板材由1.5mm厚的冷轧钢板制成,这样可使整列密集架(每节)的载重能力得到合理均衡的分布,提高产品的承重能力;
f) 档案密集架的传动结构采用双端同步传动,前后的运动速度无差异;
g) 传动链条采用摩托车链条带动,底盘上内配专用轴承,这样可使整列密集架在运动时平稳移动,无噪音,轻巧灵便;
h) 表面处理工艺流程,除油-清洗-除锈-清洗-固化-清理-静电喷涂-高温热固等九工续处理,使产品光滑耐磨,高贵典雅。
6、 产品性能:
a) 主轴和轴承的直径为20mm,45#材料,gb3882-87、2390-504带动底外球面轴承,短轴管套连接传动。具有可靠中心直线度,架体移动平稳轻便。
b) 传动速率1:7.5,豪华型转盘摇把,手柄可折叠。
c) 载荷能力:80公斤/层。
d) 架体的空间利用率:大于82%/立方。
e) 传动装置:机械式全自动脱挂驱动装置。链轮生产标准按gb113589和gb1244-84(3r齿型)标准。均为机械加工而成,表面经防锈处理。
7、 产品特点:
摇动极轻便灵活,载荷能力强,磷化处理工艺规范,静电亚光喷塑,外型美观大方,防锈抗撞击能力强。摇把操作方便,无噪声。架体在做推拉运动时,其摇把部件不会跟着旋转,有独立止动装置和组列闭合后锁定装置及防尘、防光装置,藏档量大,空间利用率高。
8、 表面涂膜技术标准:
表面光度小于85%,耐冲击力大于75kg/cm平方,涂膜厚度60-70μm,涂膜附着力(划圈法)试验达到一级标准,盐雾试验100小时涂膜无脱落现象。
9、 主要部件及架体的安装质量参数:
a) 柜体与地面的垂直度小于3mm/m。
b) 正侧面板列之间的不平整度小于5mm。
c) 立面门的不平整度小于3mm。
d) 安装后转道在任意1mm长度内,水平偏差不大于2mm,每两条轨道之间的平行度偏差不大于2mm。
